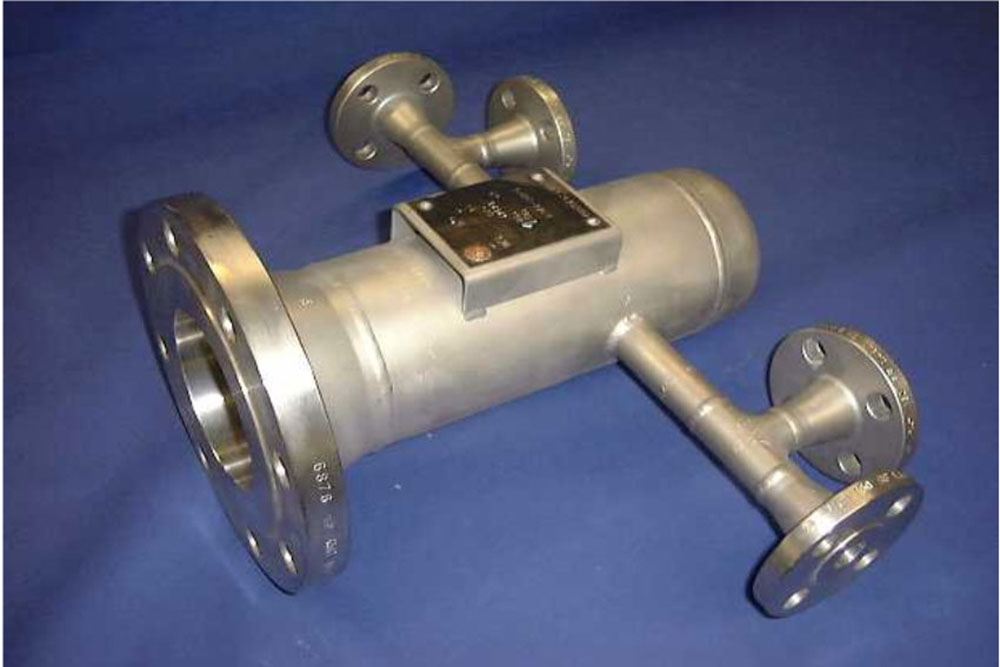

Niveau-Gefäße

Niveaugefäße dienen zur binären Feststellung des Füllstandniveaus in einer bestimmten Ebene. Dabei wird beim Fluten des Behälters durch Auftrieb eines Schwimmers Meldung an den angeschlossenen Messumformer gemacht. Genau wie bei Verdrängergefäßen kann auch hier die Ausführung und bauliche Lage der Prozessanschlüsse zum Werkstück verändert werden. Zusätzlich sind in Sonderausführung, wie bei Verdrängergefäßen üblich, Entlüftungs- und Entwässerungsanschlüsse erhältlich.

Niveau Gefäße nach DIN- oder ANSI- Ausführung

Downloads:

Weitere Informationen stehen für Sie im
Download Center als PDF bereit.

Prozessanschlüsse
DN 25, 40 oder 50
PN 10/16 oder 25/40
Dichtfläche Standard:
Form C DIN 2526

1", 1 1/2" oder 2"
150 lbs oder 300 lbs
Dichtfläche Standard:
ANSI Form RF
Schweißfase:
Ø 33,7 x 2,9
Ø 48,3 x 2,9
Ø 60,3 x 3,2
DIN 2559 Form 22
ANSI B 16.25
Messspanne
DIN 305,320,350,500 mm
ANSI 14" (356 mm)
Toleranz ± 1 mm


Ausführung GBL 71327

single image

Schalteranschlüsse

DN 80 und 100
PN 10/16 und 25/40
Dichtfläche Standard:
Form C DIN 2526

3" und 4"
150 lbs und 300 lbs
Dichtfläche Standard:
ANSI Form RF

Werkstoffe:

1.0305 / 1.0460 / 1.4571
Alternativ auch ASTM-
Werkstoffe lieferbar.

3

Sie haben noch Fragen?
Unser Vertriebsteam hilft Ihnen gern weiter.

Tel: 02307/92484-0
Fax: 02307/92484-19
E-Mail: vertrieb@himpe.de

 Oder nutzen Sie direkt unser Kontaktformular.

Prozessanschlüsse
DN 25, 40 oder 50
PN 10/16 oder 25/40
Dichtfläche Standard:
Form C DIN 2526

1", 1 1/2" oder 2"
150 lbs oder 300 lbs
Dichtfläche Standard:
ANSI Form RF

Messspanne
DIN 305,320,350,500 mm
ANSI 14" (356 mm)
Toleranz ± 1 mm


Ausführung GBL 71328

single image

Schalteranschlüsse

DN 80 und 100
PN 10/16 und 25/40
Dichtfläche Standard:
Form C DIN 2526

3" und 4"
150 lbs und 300 lbs
Dichtfläche Standard:
ANSI Form RF

Werkstoffe:

1.0305 / 1.0460 / 1.4571
Alternativ auch ASTM-
Werkstoffe lieferbar.
